📌INDEX
✔️ VPC Peering
- 서로 다른 VPC간의 네트워크 연결을 제공
- VPC 피어링을 통해 동일한 네트워크에 속한 것과 같이 서로 다른 VPC의 인스턴스 간에 통신 가능
- 공식 문서 : VPC Peering이란?
- VPC 피어링이 지원되지 않는 경우
- IPv4 CIDR 블록이 같은 경우(겹치는 경우)

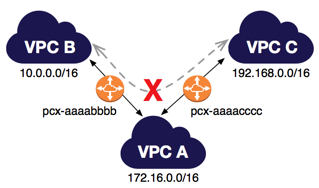

- 전이적 피어링
- PC A와 VPC B 사이, VPC A와 VPC C 사이에 VPC 피어링 연결이 있고 VPC B와 VPC C 사이에 VPC 피어링 연결이 없을 때, VPC A를 통해 VPC B에서 VPC C로 직접 패킷을 라우팅할 수 없음

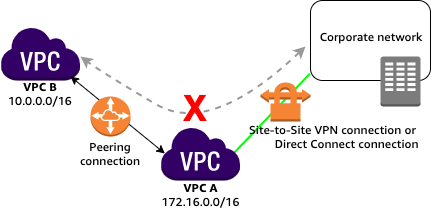

- 게이트웨이 또는 프라이빗 연결을 통한 엣지 라우팅
- ex) VPN 연결 또는 AWS Direct Connect 연결을 통한 엣지 간 라우팅
✔️ 리전(Region)간 VPC Peering으로 글로벌 통합 네트워크 환경 구축하기
- Inter-Region VPC Peering을 테스트하기 위해 2개의 리전 선택 : 파리 리전, 런던 리전
- 네트워크 테스트를 위해 각각의 리전에 EC2를 생성할 예정
- 실습 후 비용이 발생할 수 있기 때문에 EC2 인스턴스는 바로 삭제할 것
[파리 리전]
1) 파리 리전 VPC 접속

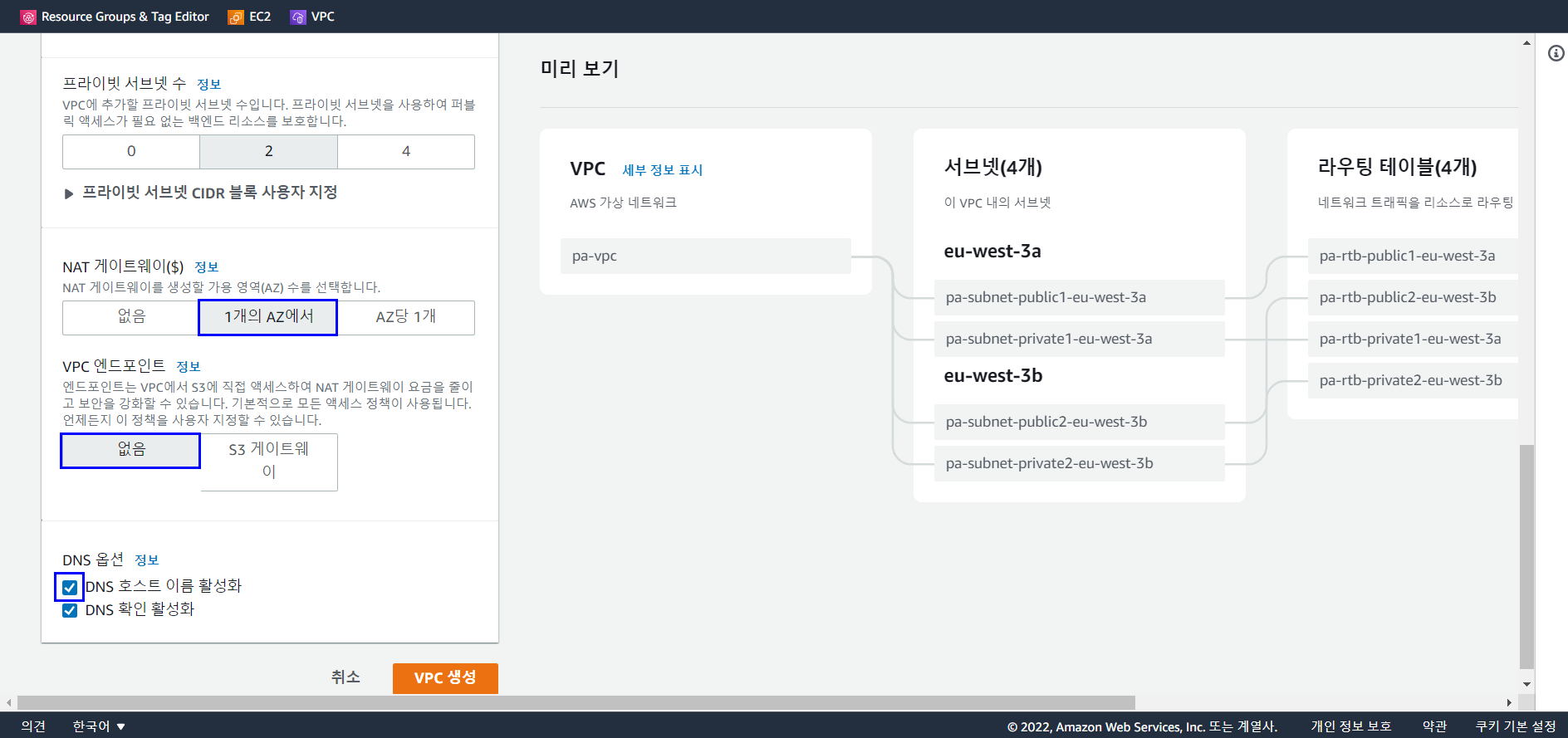

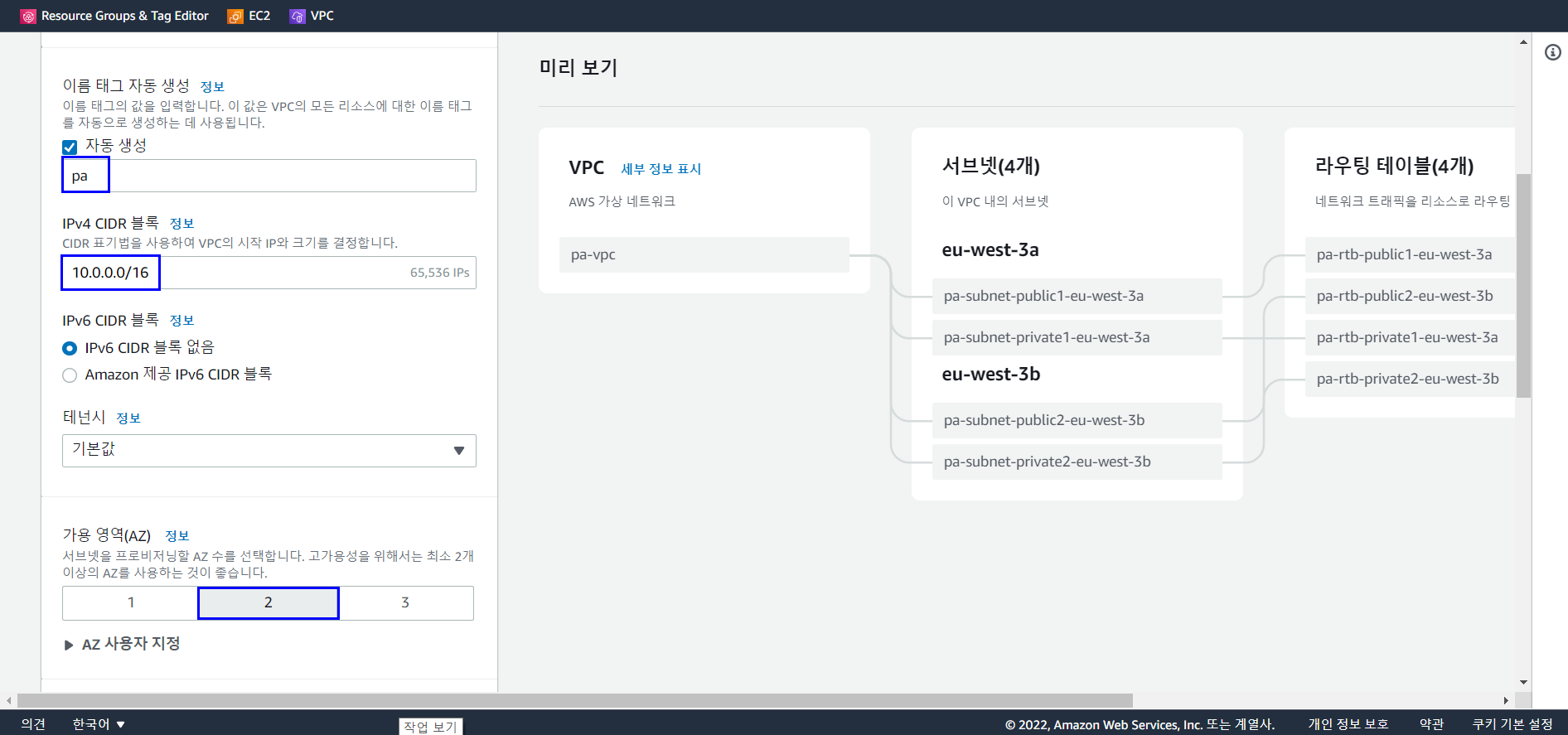

2) VPC 마법사 시작
- 프로젝트 이름 : pa
- 가용영역(AZ) : 2개
- NAT 게이트웨이 : 1개의 AZ 에서
- 엔드포인트 X
- DNS 호스트 이름 활성화
[런던 리전]
3) 런던 리전 VPC 접속
4) VPC 마법사 시작
- 프로젝트 이름 : pb
- IPv4 CIDR 블록 : 20.0.0.0/16 (VRC 피어링은 CIDR 블록이 겹치면 안되므로)
- 가용영역(AZ) : 2개
- NAT 게이트웨이 : 1개의 AZ 에서
- 엔드포인트 X
- DNS 호스트 이름 활성화
5) VPC ID 확인해두기
[파리 리전]

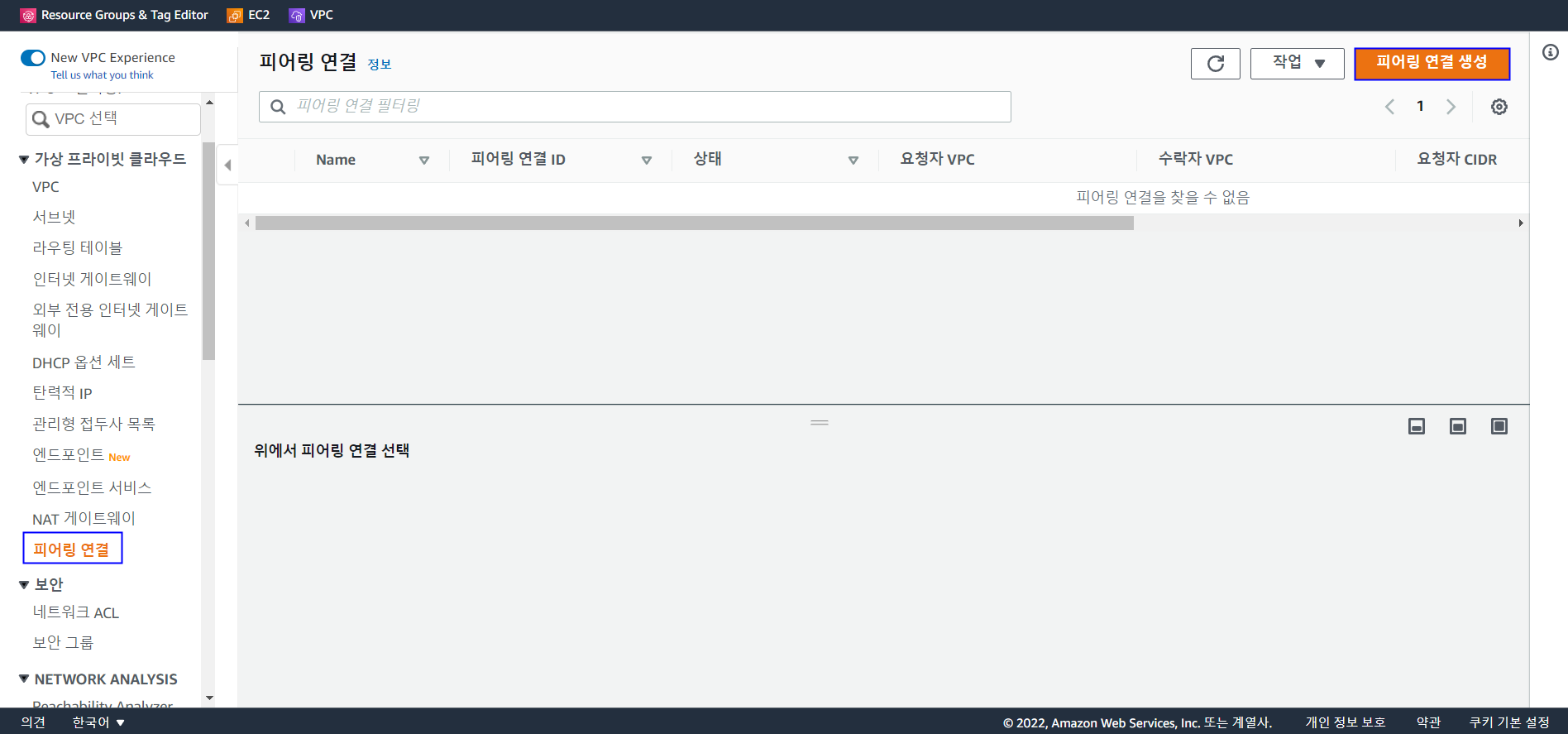

6) [피어링 연결] - [피어링 연결 생성]
- 이름: pa-pb-vpc-peer
- VPC 요청자 : pa-vpc
- 계정 : 내 계정
- 리전 : 다른 리전
- VPC ID 수락자 : 이전에 기억해둔 런던 리전의 VPC ID 붙여넣기
[런던 리전]
7) [피어링 연결] - [작업] - [피어링 연결 수락]
8) 피어링이 활성화 된것을 확인 후 , 상단의 [지금 내 라우팅 테이블 수정] 클릭 후 이동

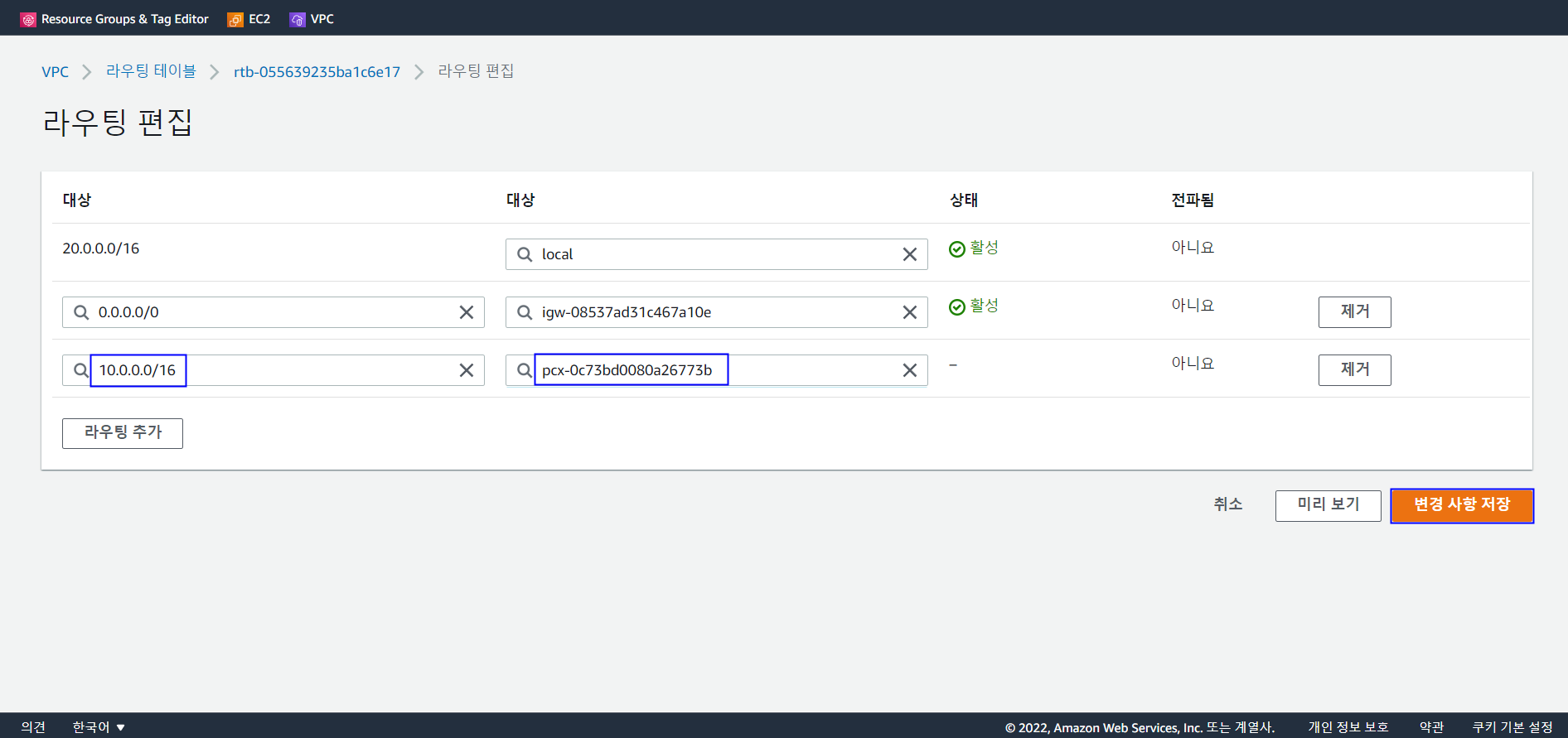

9) [public1] - [라우팅] - [라우팅 편집]
- 피어링된 다른 리전의 VPC(파리)의 IP주소(10.0.0.0/16)로의 라우팅 추가
- 10번대 (10.0.0.0/16)의 주소는 모두 피어링된 VPC로 연결되도록
- [피어링 연결] 연결 클릭하면 피어링 목록 확인가능
10) public2도 동일하게 라우팅 편집
[파리 리전]
11) 런던 리전과 동일하게 public1과 public2의 라우팅 테이블 편집
- 런던 리전 VPC의 IP주소(20.0.0.0/16)으로의 라우팅 추가
12) 통신 확인을 위한 인스턴스 생성

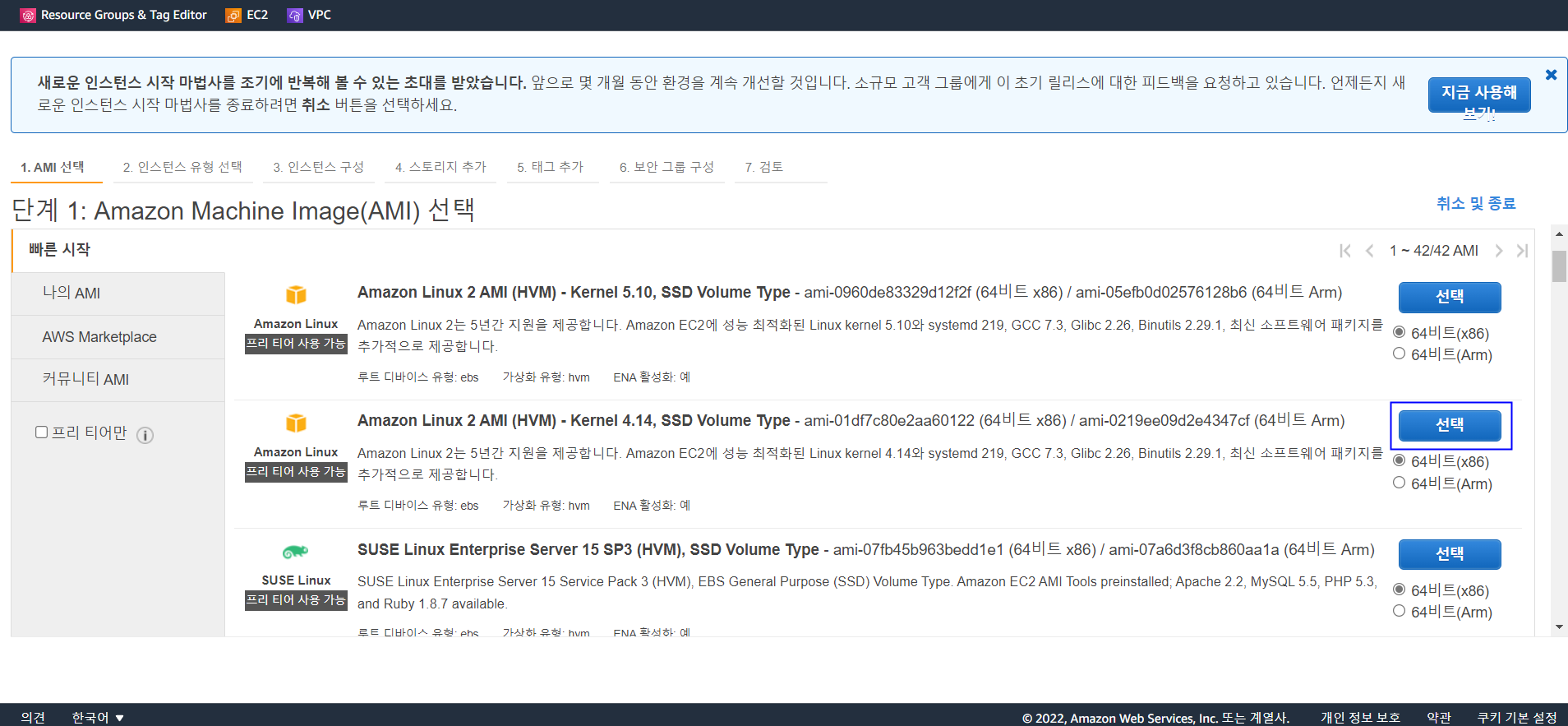

- Linux AMI 4.14
- 인스턴스 구성 중요
- 네트워크 : 생성된 vpc
- 서브넷 : public1
- 퍼블릭 IP 자동 할당 : 활성화
- SSH : 내 IP
- HTTP : 통신확인용, 피어링된 VPC 주소, 내 VPC 주소
- ICMP : ping 확인용, 피어링된 VPC 주소, 내 VPC 주소

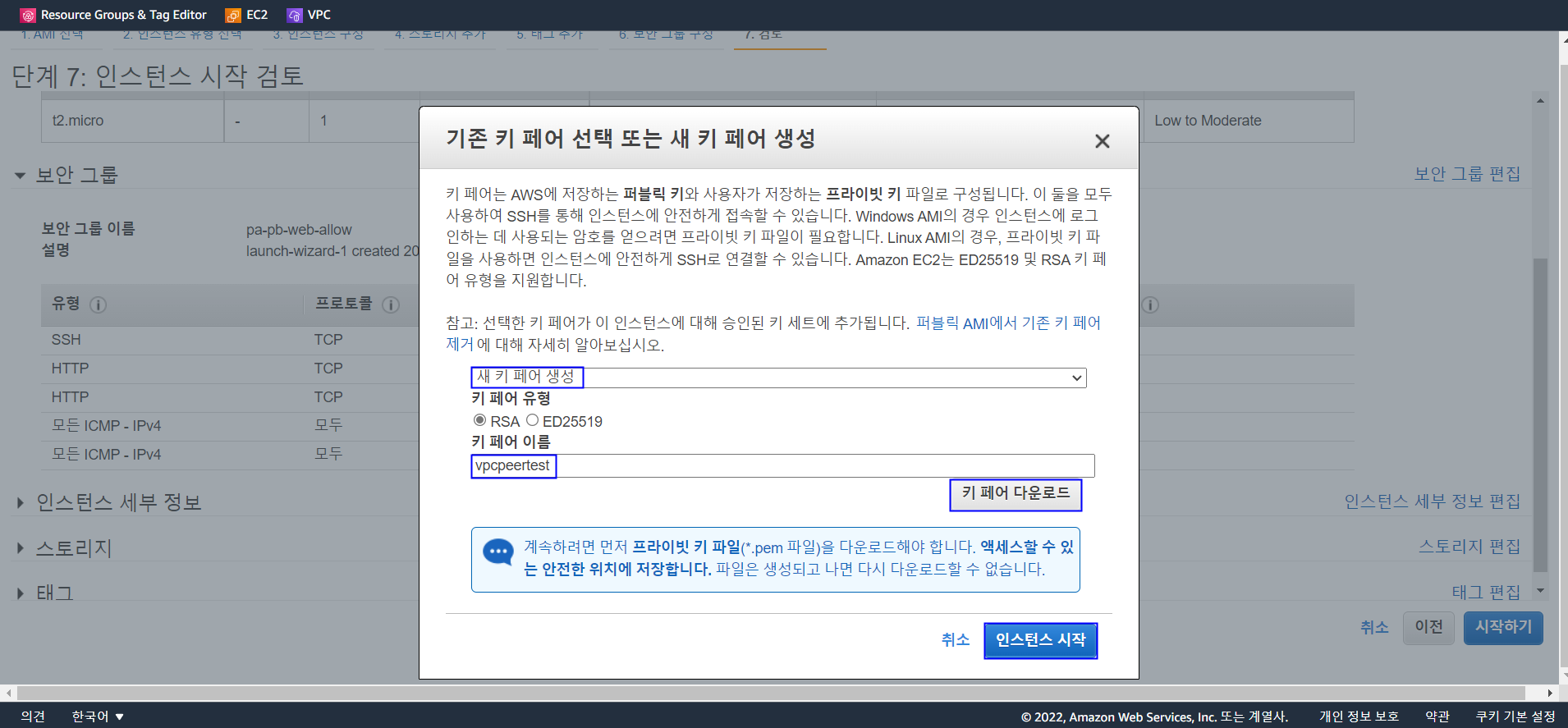

- [새 키페어 생성] - [키 페어 다운로드] - [인스턴스 시작]
[런던 리전]
13) 파리 리전과 동일하게 인스턴스 생성
- 인스턴스 구성 주의
14) xshell 파리 인스턴스 연결
- 이름 : 파리 리전 인스턴스의 퍼블릭 IP 주소 + vpcpeer1
- 호스트 : 파리 리전 인스턴스의 퍼블릭 IP 주소

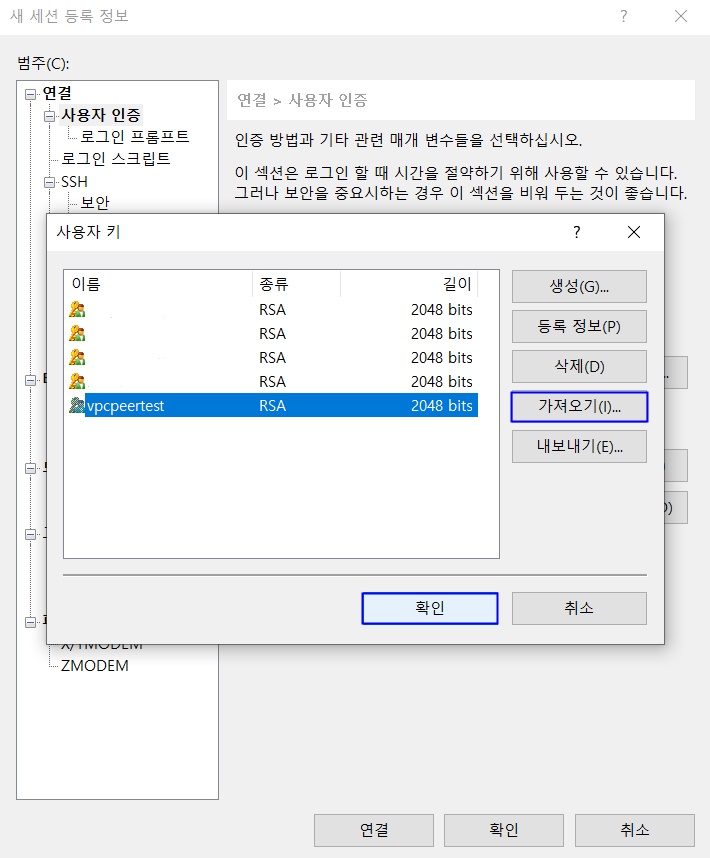

- [사용자 인증] - [사용자 이름: ec2-user] - [public key 체크] - [설정]
- [가져오기] - [인스턴스 생성 시 다운받은 key 선택] - [확인]
- [연결] - [수락 및 저장]
15) xshell 런던 인스턴스 연결
- 파리 인스턴스 연결 방식과 동일
[런던 인스턴스]
- httpd 설치 및 index.html 작성
# sudo yum install -y httpd
# sudo systemctl start httpd
# sudo systemctl enable httpd
# echo "TEST - VPC Peering" > index.html
# sudo cp index.html /var/www/html
[파리 인스턴스]
- 다음과 같이 접속되면 VPC 피어링 성공!
# curl http://[런던 인스턴스 프라이빗 IP]
TEST - VPC Peering
